Généralités

Pour éviter qu’un appareil électrique « grille », il faut éviter les surintensités de courant.

Pour cela toutes les installations électriques sont équipées de fusibles ou de disjoncteurs à maximum de courant comme le montre le schéma électrique ci-dessous.

schema installation électrique

Ainsi, lorsqu’une surintensité de courant circule dans un appareil, le fusible (en grillant) ou le disjoncteur à maximum de courant ("en sautant" - en fait en ouvrant le circuit) coupe l’alimentation electrique et preserve l’appareil electrique.

Une explication simple du fonctionnement du fusible...

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player

... et du disjonteur.

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player

Une prise de courant comporte 3 bornes :

  • la phase : les fils de phases sont généralement rouges ou noirs. C’est sur ce fil qu’est branché le fusible ou le disjoncteur à maximum de courant,
  • le neutre : les fils de neutres sont toujours bleus,
  • la terre : est un élément de protection des personnes. Le fil de terre est toujours bicolore (jaune et vert).
  • Quelques exemples de systèmes de protection des biens

    Assortiments de fusibles "cartouche"



    Fusible "cartouche" et son receptacle

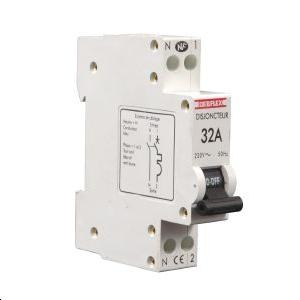

    Fusible disjoncteur (ne nécessite pas de changement de fusible mais un simple réamorçage...)

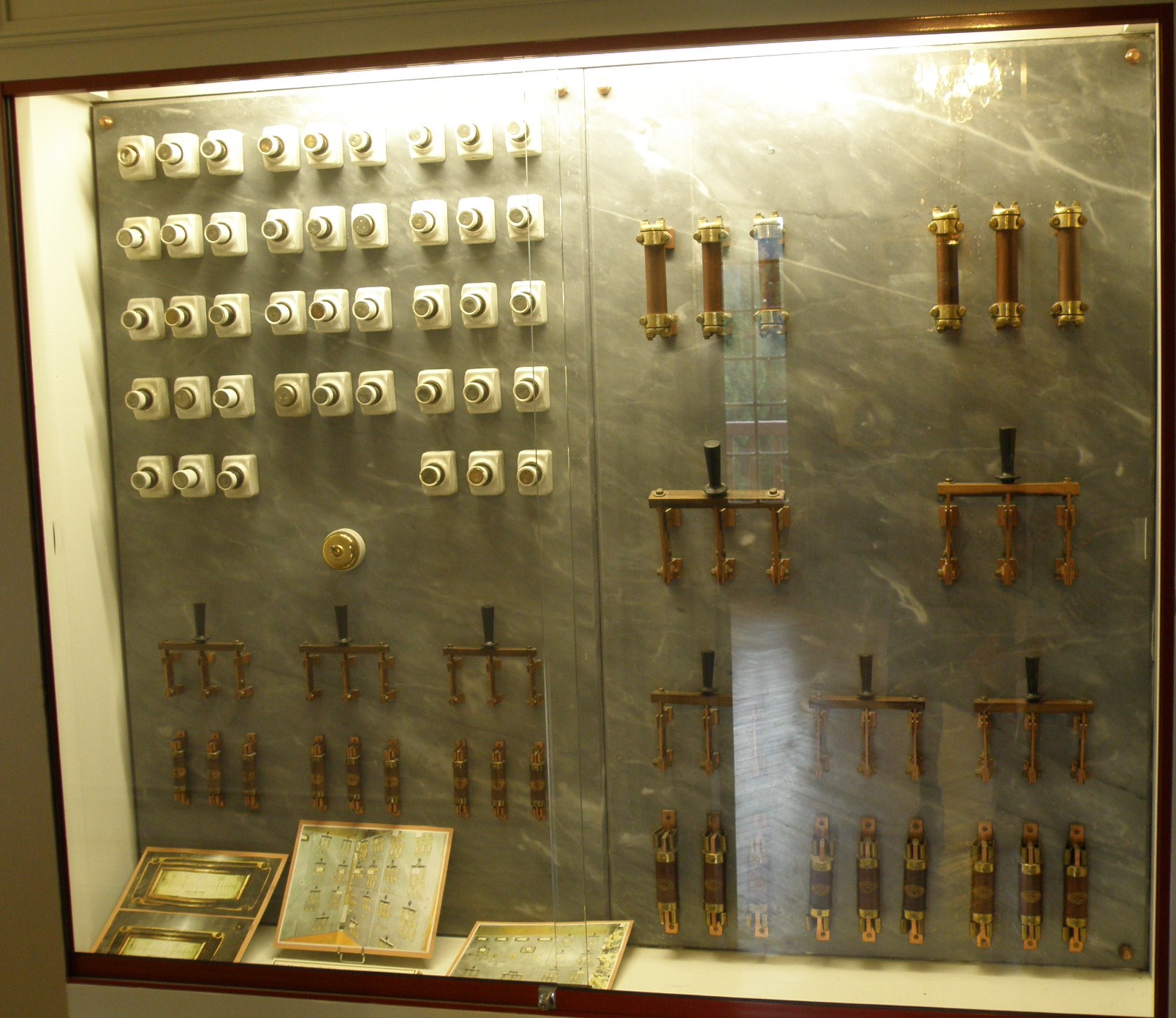

    Un vieux tableau électrique



    Un très vieux tableau électrique insdutriel

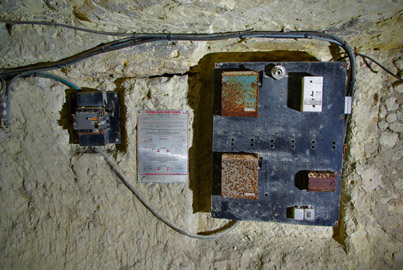

    Un tableau électrique dangereux
    Celui-là est assez intéressant question dangérosité



    Celui-ci est plus récent mais c'est du travail de goret



    Celui-là est assez sympathique aussi



    Tableau électrique récent, aux normes & bien monté



    Un autre tableau électrique récent, aux normes et bien monté
